Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Otomatisasi: | Otomatis | Bahan: | pipa logam |
|---|---|---|---|
| Jenis: | Alat Bending CNC | Kekuasaan: | kontrol listrik |
| Kecepatan membungkuk: | 90 °/dtk | presisi lentur: | 0,05 |
| Cahaya Tinggi: | penyok tabung cnc,penyok pipa otomatis |
||

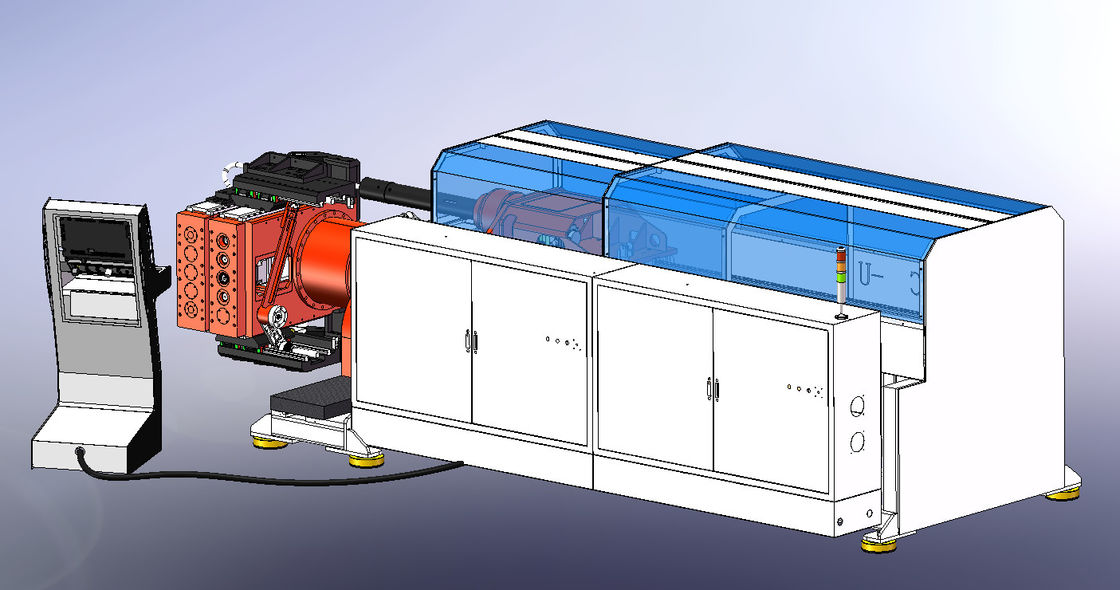

CNC85XE Penyok tabung koaksial kiri dan kanan
Materi yang diadaptasi: pipa baja, stainless steel, pipa tembaga, pipa aluminium dll.
Industri aplikasi yang direkomendasikan:
kelengkapan mobil (pipa oli untuk rem, knalpot, jok), sepeda motor, peralatan kesehatan, AC, sepeda, furnitur baja, barang saniter dan sebagainya.
| model | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tabung bulat/tabung besi (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| tabung bulat / tabung logam non besi ( S = 25kgf / mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| tabung bulat/baja tahan karat (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| tabung persegi/tabung logam (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Batang bulat (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| kecepatan lentur | 220°/detik | 220°/detik | 172°/detik | 90°/detik | 90°/detik | 90°/detik |
| presisi lentur | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Kecepatan pengumpanan bahan | 1200mm/detik | 1200mm/detik | 1000mm/detik | 800mm/detik | 700mm/detik | 700mm/detik |
| ketepatan pengumpanan bahan | ±0,05mm | ±0,05mm | ±0,02mm | ±0,02mm | ±0,02mm | ±0,02mm |
| Kecepatan putar tabung | 300°/detik | 300°/detik | 300°/detik | 240°/detik | 200°/detik | 200°/detik |
| Ketepatan memutar tabung | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Kecepatan putar kepala mesin | 180°/detik | 180°/detik | 120°/detik | 100°/detik | 80°/detik | 80°/detik |
| Ketepatan putaran kepala mesin | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Mesin kepala atas dan ke bawah kecepatan | 300mm/detik | 300mm/detik | 220mm/detik | 160mm/detik | 120mm/detik | 120mm/detik |
| Kepala mesin presisi naik turun | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| Kecepatan kepala mesin kiri dan kanan | 240mm/detik | 240mm/detik | 200mm/detik | 160mm/detik | 160mm/detik | 160mm/detik |
| Precison kepala mesin kiri dan kanan | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| -Mesin non standar, bisa dikustomisasi | ||||||
Keuntungan:
1. Biaya rendah untuk pelatihan operator, efisiensi produksi tinggi dan keseragaman produk.
2. Digerakkan oleh motor servo listrik. Dibandingkan dengan penggerak hidrolik, ia memiliki stabilitas yang lebih tinggi dan masa pakai yang lebih lama. Tidak perlu khawatir tentang kebocoran oli atau suhu kerja.
3. Pembengkokan tabung tanpa celah, dengan presisi tinggi dan efisiensi pemrosesan yang lama, mudah dioperasikan. Ini memiliki kompatibilitas yang baik.
4. Ukurannya kecil, tingkat kebisingan rendah
5. Biaya operasional rendah, dengan kinerja biaya terbaik untuk pemrosesan tabung.
6. Banyak digunakan dalam pemrosesan tabung berdiameter kecil, misalnya tabung AC dan tabung minyak untuk mobil
Model standar: 1 ~ 5 tumpukan, 4 ~ 6 motor servo
Motor canggih: 11 motor servo elektrik sepenuhnya
Aplikasi:
Mobil, sepeda motor, pesawat terbang, sepeda, sepeda anak-anak, peralatan kebugaran, furnitur, peralatan luar ruangan, AC, mesin makanan, tabung nuklir seperti reaktor, evaporator, dan penukar panas
Fitur
1. Sistem kontrol listrik menggunakan pengontrol Jepang yang terkenal, seperti driver servo, motor servo, modul pemosisian, dan CPU yang diproduksi oleh Mitsubishi Corporation, dan memiliki kinerja tinggi dan stabilitas yang baik.
2. CPU ultra-besar Mitsubishi dapat menampung 400 grup file untuk dikompilasi, jika perlu, perangkat lunak transmisi tambahan dibeli dan diinstal di komputer, dan dokumen serta file disimpan di hard disk, sehingga jumlah kompilasi kelompok diperluas tanpa batas.
3. Jenis komputer yang digunakan industri: sistem operasi WINDOWS diinstal secara internal, dan digunakan bersama dengan sistem servo Mitsubishi, selain penggerak servo Mitsubishi, manajemen file yang nyaman dimiliki oleh sistem operasi WINDOWS juga disediakan; dan file dapat disimpan di hard disk atau soft disk, sehingga nomor grup kompilasi diperluas tanpa batas.
4. Setiap kurva satu tabung dapat diprogram dengan lima urutan tindakan dan kecepatan sepuluh tahap, sehingga efisiensi pemrosesan ditingkatkan, dan titik interferensi berkurang.
5. Bahasa Cina/Inggris dialihkan untuk ditampilkan di layar sentuh, dan pelanggan juga dapat membeli mesin yang dipasang dengan bahasa lain
6. Mode pengumpanan terdiri dari mode pengumpanan penjepit atau mode pengumpanan langsung yang dipilih sesuai kebutuhan.
7. Fungsi simulasi 3D otomatis untuk mendeteksi posisi interferensi dipilih sesuai kebutuhan.
8. Setelah data dikompilasi, data dilindungi oleh kunci, sehingga data terhindar dari modifikasi apapun.
9. Sistem kontrol listrik dilengkapi dengan penukar panas untuk pembuangan panas otomatis; jika perlu, lemari es tipe kontrol numerik dapat dibeli tambahan, sehingga masa pakai sistem kontrol listrik dipastikan.
10. Sistem pengisian oli otomatis dipasang untuk mengurangi gesekan pada tabung lentur. Ini memperpanjang masa pakai batang inti dan meningkatkan kualitas tabung yang ditekuk.
