Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Modul NO.: | CNC45XE | Otomatisasi: | Otomatis |
|---|---|---|---|
| Tabung bulat/tabung besi: | 76.2x2.0t | Kecepatan membungkuk: | 90 °/dtk |
| presisi lentur: | 0,05 | Kecepatan makan bahan: | 800mm/dtk |
| Cahaya Tinggi: | penyok tabung cnc,penyok pipa otomatis |
||

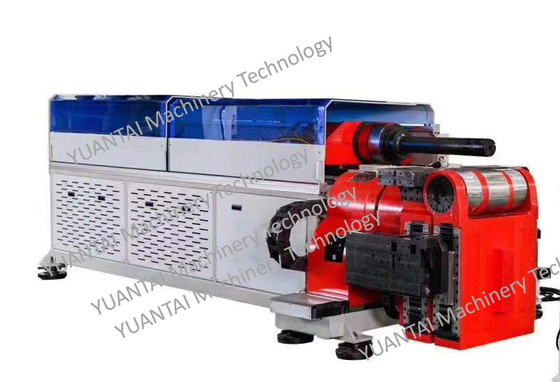

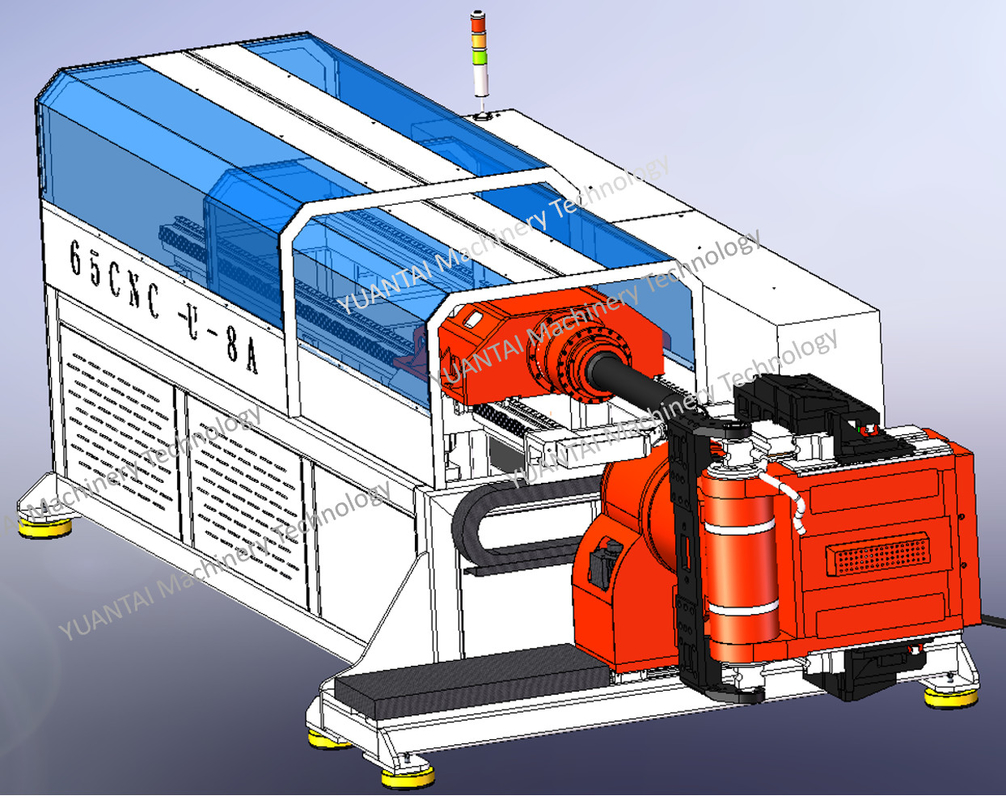

CNC45XE Penyok tabung koaksial kiri dan kanan
Mesin bending tabung memiliki fungsi pembengkokan kiri dan kanan, karena mesin pembengkok tabung individu akan mengganggu benda kerja, mesin ini dapat diselesaikan dalam satu waktu;Sumbu CNC8 dikendalikan secara independen oleh servo, semua tindakan dapat disesuaikan secara akurat di layar sentuh, akurasinya sangat tinggi.Model ini memiliki fungsi pengaturan penarikan mandrel terlebih dahulu dan sistem pelumasan otomatis mandrel.
Materi yang diadaptasi: pipa baja, stainless steel, pipa tembaga, pipa aluminium dll.
Industri aplikasi yang direkomendasikan:
kelengkapan mobil (pipa oli untuk rem, knalpot, jok), sepeda motor, peralatan kesehatan, AC, sepeda, furnitur baja, barang saniter dan sebagainya.
| model | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tabung bulat/tabung besi (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| tabung bulat / tabung logam non besi ( S = 25kgf / mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| tabung bulat/baja tahan karat (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| tabung persegi/tabung logam (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Batang bulat (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| kecepatan lentur | 220°/detik | 220°/detik | 172°/detik | 90°/detik | 90°/detik | 90°/detik |
| presisi lentur | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Kecepatan pengumpanan bahan | 1200mm/detik | 1200mm/detik | 1000mm/detik | 800mm/detik | 700mm/detik | 700mm/detik |
| ketepatan pengumpanan bahan | ±0,05mm | ±0,05mm | ±0,02mm | ±0,02mm | ±0,02mm | ±0,02mm |
| Kecepatan putar tabung | 300°/detik | 300°/detik | 300°/detik | 240°/detik | 200°/detik | 200°/detik |
| Ketepatan memutar tabung | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Kecepatan putar kepala mesin | 180°/detik | 180°/detik | 120°/detik | 100°/detik | 80°/detik | 80°/detik |
| Ketepatan putaran kepala mesin | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Mesin kepala atas dan ke bawah kecepatan | 300mm/detik | 300mm/detik | 220mm/detik | 160mm/detik | 120mm/detik | 120mm/detik |
| Kepala mesin presisi naik turun | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| Kecepatan kepala mesin kiri dan kanan | 240mm/detik | 240mm/detik | 200mm/detik | 160mm/detik | 160mm/detik | 160mm/detik |
| Precison kepala mesin kiri dan kanan | ±0,05mm | ±0,05mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| -Mesin non standar, bisa dikustomisasi | ||||||
Fitur
1. Jenis komputer yang digunakan industri: sistem operasi WINDOWS diinstal secara internal, dan digunakan bersama dengan sistem servo Mitsubishi, selain penggerak servo Mitsubishi, manajemen file yang nyaman dimiliki oleh sistem operasi WINDOWS juga disediakan; dan file dapat disimpan di hard disk atau soft disk, sehingga nomor grup kompilasi diperluas tanpa batas.
2. Fungsi simulasi 3D otomatis untuk pembentukan tabung dipilih sesuai kebutuhan.
3. Fungsi deteksi kesalahan otomatis disediakan, dan kesalahan dan kesalahan ditampilkan di layar, sehingga operator dapat dengan mudah memecahkan masalah.
4. Fungsi simulasi 3D otomatis untuk mendeteksi posisi interferensi dipilih sesuai kebutuhan.
5. Semua data pemrosesan diinput oleh layar sentuh
6. Berdasarkan perubahan material, setiap kurva diatur dengan nilai kompensasi, kecepatan, dan celah demoulding.
7. Sistem kontrol listrik dilengkapi dengan penukar panas untuk pembuangan panas otomatis; jika perlu, lemari es tipe kontrol numerik dapat dibeli tambahan, sehingga masa pakai sistem kontrol listrik dipastikan.
8. Sistem pengisian oli otomatis dipasang untuk mengurangi gesekan pada tabung lentur. Ini memperpanjang masa pakai batang inti dan meningkatkan kualitas tabung yang ditekuk.
9. Mesin dapat dihubungkan dengan printer sehingga dapat mencetak data yang ditampilkan di layar.
10. Antarmuka komunikasi dapat dipasang sesuai kebutuhan, yang dapat dihubungkan ke perusahaan kami. Insinyur kami akan menyediakan layanan jarak jauh pemantauan waktu nyata, pembaruan data, pemeriksaan kegagalan, dan sebagainya.
Aplikasi:
Mobil, sepeda motor, pesawat terbang, sepeda, sepeda anak-anak, peralatan kebugaran, furnitur, peralatan luar ruangan, AC, mesin makanan, tabung nuklir seperti reaktor, evaporator, dan penukar panas
Perusahaan kita:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.adalah perusahaan teknologi terkemuka yang berspesialisasi dalam pembuatan dan pengembangan mesin bending tabung CNC.Banyak jenis penyok tabung CNC yang dikembangkan oleh perusahaan berada di tingkat terdepan di dalam dan luar negeri dan bahkan di dunia, mencapai tingkat terdepan dunia sinkron.
Perusahaan secara mandiri mengembangkan sistem kontrol mesin bending tabung CNC elektrik penuh berada di tingkat industri terkemuka, dan memperoleh lusinan paten.Teknik canggih seperti desain simulasi informasi dinamis tiga dimensi dan analisis gaya elemen hingga digunakan dalam desain mekanik.
