Mesin Bending Tabung CNC Paten CNC65RES + RBE + TB Tail Bend Extension Booster

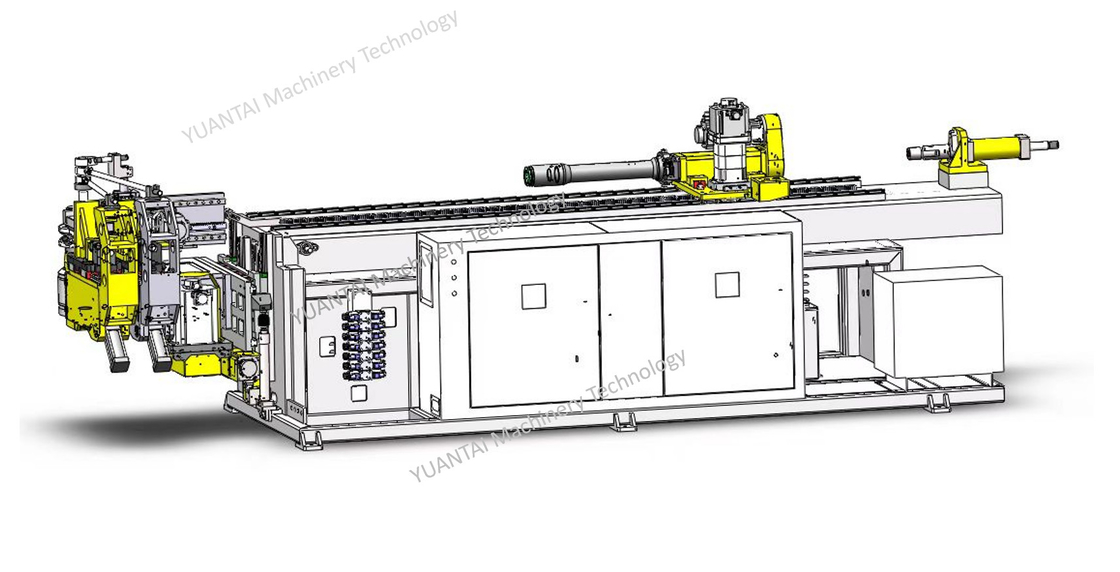

Gambar besar : Mesin Bending Tabung CNC Paten CNC65RES + RBE + TB Tail Bend Extension Booster

Detail produk:

Tempat asal:	Cina
Nama merek:	YUANTAI
Sertifikasi:	CE
Nomor model:	CNC65RES + RBE + TB

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	Negotiatable
Kemasan rincian:	Standar ekspor kasus kayu atau paket palet

Kontak

Detil Deskripsi produk

Modul NO.:	CNC65RES + RBE + TB	Diameter lentur maksimum:	500mm
Sudut lentur maksimum:	190 °	Ketepatan:	± 0,05 °
Berat kotor mesin:	4800 KG	Ukuran mesinL.W.H(cm):	5300 × 1500 × 1080
Menyoroti:	mesin pembengkok pipa otomatis , penyok pipa otomatis

Minyak-listrik hybrid drive tube bender CNC65RES + RBE + TB ekor tikungan ekstensi mesin bending penguat (model paten)

Parameter teknis-mesin bending tabung YUANTAI

Ambil Max bending radius tabung baja karbon adalah 1,5 misalnya		￠65×2.5t
Ambil Max bending radius tabung stainless steel adalah 1,5 misalnya		51×2.5t
Panjang maksimum inti penusuk (a)		4600mm
Langkah makan maks (b)		3600mm
Cara memberi makan		Satu kali makan atau beberapa kali makan
Diameter lentur maks		500mm
Sudut lentur maks		190°
Kuantitas lentur yang dapat dikonfigurasi dari setiap pemasangan pipa		100 tikungan
Kecepatan kerja	Kecepatan pembengkokan tabung	Max90deg/detik
	Kecepatan tabung berputar	Max.120deg/detik
	Kecepatan makan	Maks.500mm/detik
Ketepatan	Sudut lentur tabung	±0,05°
	Sudut putar tabung	±0,05°
	Panjang makan	±0,1 mm
Modus masukan data		Nilai koordinat (XYZ) atau nilai kerja (YBC)
Daya motor servo berputar tabung		750W
Daya motor servo lentur		11KW
Kekuatan motor makan servo		5KW
Kekuatan motor Servo dari Perubahan cetakan		---
Kekuatan motor Servo dari Cetakan bergerak		---
Tenaga kuda motor hidrolik		5KW
Berat kotor mesin (kg)		4800kg
Ukuran mesinLWH(cm)		5300×1500×1080

Daftar suku cadang utama yang dibeli

Nama bagian	Merek / Asal
PLC	MITSUBISHI)/Jepang
10″Layar warna	Advantech/Taiwan
Motor servo pengumpanan elektronik	MITSUBISHI/Jepang
Servo drive memberi makan elektronik	MITSUBISHI/Jepang
Motor servo elektronik lentur	MITSUBISHI/Jepang
Penggerak servo elektronik tekuk	MITSUBISHI/Jepang
Motor servo dari tabung elektronik yang berputar	MITSUBISHI/Jepang
Penggerak servo elektronik tekuk	MITSUBISHI/Jepang
Sakelar optoelektronik	OMRON/Jepang
peredam	Teijin/Jepang
Bantalan	NSK/Jepang
Pipa minyak bertekanan tinggi	LIANHHUI/China
Elemen penyegelan	GERBANG/Jerman
Katup solenoid hidrolik	TUJUH LAUT/Taiwan
Benjolan hidrolik	HYTAC/Taiwan
Papan masukan I/O	Buatan sendiri

Deskripsi fungsi CNC65RES+RBE

Mesin bending otomatis CNC 3D, Ini sesuai dengan desain struktur mekanik kekakuan tinggi dan tingkat teknologi presisi dari prinsip mekanika dinamis, di bawah kedua kekuatan struktural, desain sederhana tangan lentur dan kepala mesin lentur menyediakan ruang lentur maksimal, membuat rentang interferensi mesin minimum. Dilengkapi dengan sistem operasi prosedur otomatis, memastikan bahwa semua jenis pekerjaan lentur tabung baja yang berbeda dapat dengan mudah memenuhi persyaratan produksi massal dan presisi tinggi

BE adalah model kelas atas yang dikembangkan khusus untuk persyaratan teknologi pembengkokan tinggi, Mekanisme kursi makan khusus dengan desain pergantian gigi yang dipatenkan. Dapat dengan mudah melakukan pembengkokan dalam kondisi batas yang tidak dapat dicapai oleh model umum, seperti radius pembengkokan minimal, ketebalan tipis.
Kontrol servo proporsional diadopsi untuk membungkuk dan meningkatkan, yang selanjutnya meningkatkan presisi dan efisiensi menjamin konsistensi produk
