Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Modul NO.: | CNC 18RED | memutar lengan: | YK-AL30-B-*-R |
---|---|---|---|
presisi: | ± 0,05 | Kecepatan maksimum: | 180 °/dtk |
Tabung bulat/tabung besi: | 18x1.6t | Jenis: | Otomatis |
Cahaya Tinggi: | penyok pipa cnc,penyok tabung mandrel cnc |
karakteristik mesin | parameter teknis utama | ||
(1) Pembengkokan servo elektrik | kapasitas maksimum |
tabung bulat/tabung besi (S=40kgf/mm) |
18x1.6t |
(2) Motor servo dan peredam yang diimpor | Tabung bulat/tabung logam non besi (S=25kgf/mm) |
20x2.0t | |
(3) Sistem perangkat lunak R & D independen | Tabung bulat/tabung stainless steel (S=60kgf/mm) |
18x0.8t | |
(4) 1-6 lapisan mati opsional | Tabung persegi/Tabung Logam (S=40kgf/mm) |
15x15x1.2t | |
(5) Tipe motor penuh 11 sumbu opsional | Batang bulat (S=40kgf/mm) | 8 | |
kapasitas maksimum | presisi | ±0,05 | |
kecepatan maksimum | 180°/detik | ||
Sumbu pengumpanan bahan servo | presisi | 0,05mm | |
kecepatan maksimum | 1200mm/detik | ||
Sumbu putar tabung servo | presisi | 0,05 | |
kecepatan maksimum | 300°/detik |
Umpan Bahan memutar parameter teknis lengan
Model | YK-AL30-B-*-R |
ukuran tabung proses |
Maks.3000mm Min.300mm |
diameter tabung proses |
Maks.40mm Min.15mm |
Model |
YK-AL30-BWR |
ukuran tabung proses |
Maks.3000mm Min.300mm |
Diameter tabung proses | Maks.60mm Min.12mm |
Karakteristik mesin:

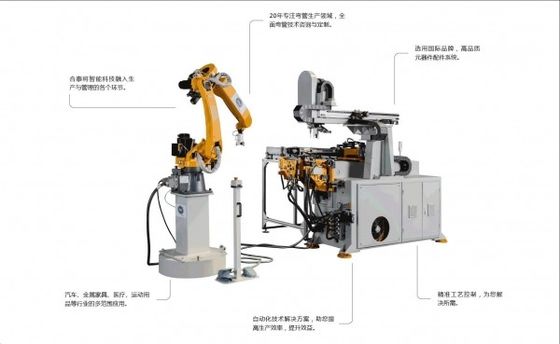

1, Workstation mesin bending tabung otomatis, Tube membentuk dalam satu waktu.
2, Mengurangi tenaga kerja, menghemat biaya tenaga kerja.
3, Dua mesin pengumpan otomatis masing-masing memberi makan penyok tabung secara otomatis, dan robot memuat dan menyusun dua penyok tabung secara bersamaan.
4, Seluruh proses semua dikendalikan oleh PLC, dengan antarmuka manusia-mesin layar sentuh, efisiensi ditingkatkan secara keseluruhan
5, Identifikasi Otomatis lasan tabung untuk membuat Mesin Tekuk tabung menghindari jahitan Las
6, Gunakan Robot Industri untuk bongkar muat susun
Aplikasi:
Mobil, sepeda motor, pesawat terbang, sepeda, sepeda anak-anak, peralatan kebugaran, furnitur, peralatan luar ruangan, AC, mesin makanan, tabung nuklir seperti reaktor, evaporator, dan penukar panas
Fitur
1. Fungsi simulasi 3D otomatis untuk mendeteksi posisi interferensi dipilih sesuai kebutuhan.
2. Semua data pemrosesan diinput oleh layar sentuh
3. Berdasarkan perubahan material, setiap kurva diatur dengan nilai kompensasi, kecepatan, dan celah demoulding.
4. Setiap kurva satu tabung dapat diprogram dengan lima urutan tindakan dan kecepatan sepuluh tahap, sehingga efisiensi pemrosesan ditingkatkan, dan titik interferensi berkurang.
5. Bahasa Cina/Inggris dialihkan untuk ditampilkan di layar sentuh, dan pelanggan juga dapat membeli mesin yang dipasang dengan bahasa lain
6. Mode pengumpanan terdiri dari mode pengumpanan penjepit atau mode pengumpanan langsung yang dipilih sesuai kebutuhan.
7. Koordinat XYZ dapat dialihkan secara otomatis ke nilai pemrosesan YBC
8. Setelah data dikompilasi, data dilindungi oleh kunci, sehingga data terhindar dari modifikasi apapun.
9. Sistem kontrol listrik dilengkapi dengan penukar panas untuk pembuangan panas otomatis; jika perlu, lemari es tipe kontrol numerik dapat dibeli tambahan, sehingga masa pakai sistem kontrol listrik dipastikan.
10. Sistem pengisian oli otomatis dipasang untuk mengurangi gesekan pada tabung lentur. Ini memperpanjang masa pakai batang inti dan meningkatkan kualitas tabung yang ditekuk.
