Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Bahan: | Besi tahan karat | Warna: | biru dan kuning, |
---|---|---|---|
Kekuasaan: | CNC | Bahan / Logam Diproses: | Besi tahan karat |
Otomatisasi: | Otomatis | Jenis mesin: | Mesin Bending Pipa dan Tabung |
Cahaya Tinggi: | penyok tabung cnc,penyok pipa otomatis |

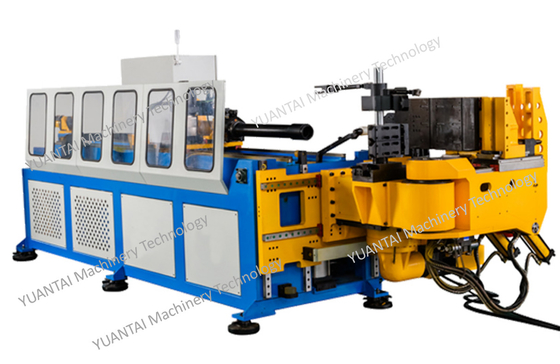

Kontrol Numerik 3D Penyok Pipa Knalpot Stainless Otomatis Dengan Multi Tumpukan Dan Pemandu Listrik Mati
Kondisi layanan peralatan
(2) Tekanan kerja udara bertekanan p = 0,7MPa
(3) Konsumsi udara terkompresi maksimum dari mesin utama 2m3 / jam
(4) Suhu pengoperasian peralatan 0-50 ℃
(5) Kelembaban relatif maksimum 80%
(6) Total daya terpasang peralatan 44 kw
(7) Dimensi keseluruhan peralatan (L * w * h) 8900 * 2100 * 18500 mm
Spesifikasi teknis
Adaptasi proses
2.2
Parameter teknis utama peralatan CNC90REM-6A
Radius lentur maksimum yang berlaku dari pipa baja karbon 1.5D sebagai contoh | Φ89×2.0t | |
Radius lentur maksimum yang berlaku dari pipa baja karbon 1.0d sebagai contoh | Φ63×2t | |
Radius tekukan maksimum yang berlaku dari pipa stainless steel 1.5D sebagai contoh | Φ76×2t | |
Panjang mandrel maksimum (a) | 5800mm | |
*Langkah makan maksimum (b) | 4000mm | |
Modus makan | 直送或夹送 | |
* Diameter lentur maksimum | 650mm | |
Sudut lentur maksimum | 190° | |
Perbedaan R maksimum | 100 | |
Total tinggi perkakas | 360mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05mm | |
| | |
| 1kw | |
| 15KW | |
| 7KW | |
| 1kw | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 |
Daftar produsen komponen elektro-hidraulik dan pneumatik utama
Tidak. |
Keterangan |
Spesifikasi |
Merek |
Dari |
Catatan |
1 | PLC | (Mitsubishi) + layar komputer manusia berbasis PC |
Mitsubishi |
Jepang | |
2 |
Layar warna 15". |
Advantech |
Tionghoa Taiwan | ||
3 |
Motor servo |
Mitsubishi |
Jepang | ||
4 | pengemudi servo |
Mitsubishi |
Jepang | ||
5 |
Peredam |
Nabtesco RV |
Jepang | ||
6 |
Sakelar fotolistrik |
OMRON |
Jepang | ||
7 |
Komponen listrik tegangan rendah |
Schneider |
Perancis | ||
8 |
Panduan linier presisi |
HIWIN |
Tionghoa Taiwan |
presisi kelas C | |
9 |
Sekrup bola |
HIWIN |
Tionghoa Taiwan |
presisi kelas C | |
10 |
Peredam untuk sumbu C |
Nabtesco rv |
Jepang | ||
11 |
Papan input output I / O |
Buatan sendiri |
