Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kapasitas lentur maksimum: | 38.1x1.8mm | Tabung bulat/tabung stainless steel: | 38.1x1.2mm |
|---|---|---|---|
| Tabung persegi/logam: | 30x1.5mm | Radius lentur: | 25~150mm |
| Rentang radius lentur/tabung persegi: | 25 ~ 130mm | Rentang sudut lentur: | 190 derajat |
| Cahaya Tinggi: | 3D Simulasi CNC Tube Bending Machine,190 derajat CNC Pipe Bending Machine,1200mm/sec CNC Tube Bending Machine |
||

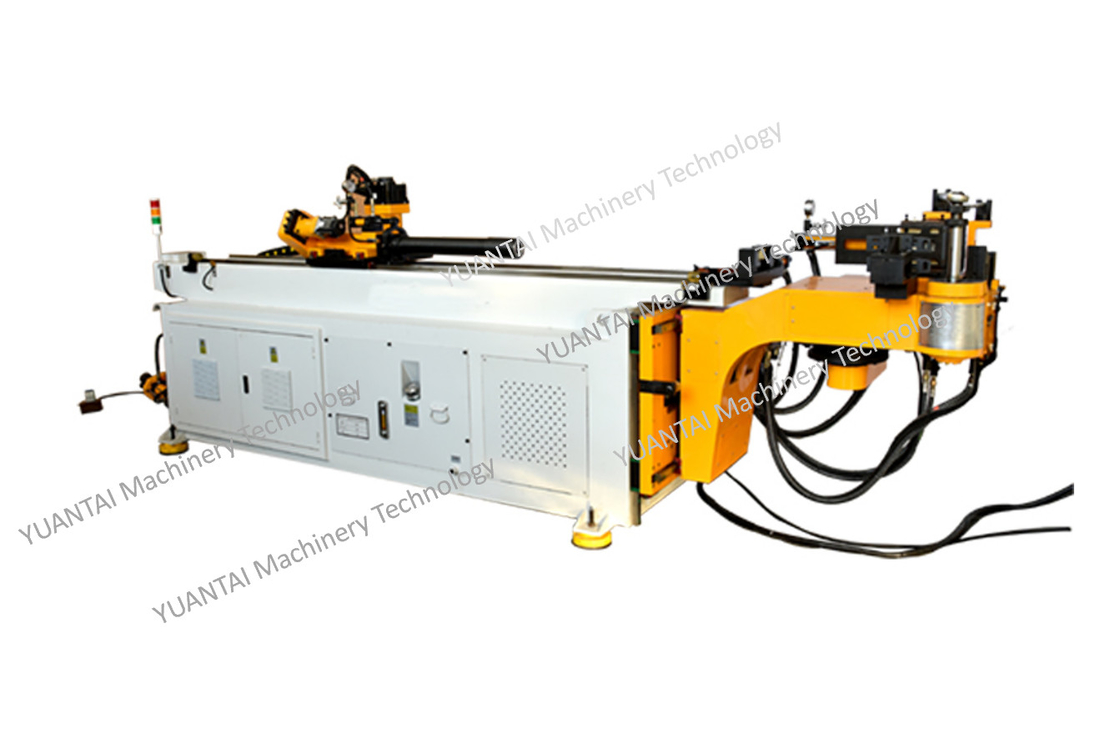

CNC38RET + RBE-4A Tube Bender Tail Bend Extension Booster Cocok Untuk Pipa Stainless Steel
CNC38RET + RBE-4A Tube Bender
Ini adalah mesin bending pipa CNC otomatis, membentuk satu kali, dengan beberapa motor servo, dan membungkuk lebih akurat.
Keuntungan penggunaan peralatan
1, Stasiun kerja mesin pembengkok tabung otomatis, Pembentukan tabung dalam satu waktu.
2, Mengurangi tenaga kerja, menghemat biaya tenaga kerja.
3, Dua mesin pengumpanan otomatis masing-masing memberi makan penyok tabung secara otomatis, dan robot memuat dan meletakkan dua penyok tabung secara bersamaan.
4, Seluruh proses semua dikendalikan oleh PLC, dengan antarmuka manusia-mesin layar sentuh, efisiensi ditingkatkan sepenuhnya.
5, Identifikasi otomatis lasan tabung untuk membuat Mesin Tekuk tabung menghindari jahitan las.
6, Gunakan Robot Industri untuk bongkar muat susun.
Parameter teknis utama peralatan
| karakteristik mesin | parameter teknis utama | ||
| (1) Pembengkokan servo elektrik | kapasitas maksimum | tabung bulat / tabung besi ( S = 40kgf / mm ) | 38.1x1.8t |
| (2) Motor servo dan peredam yang diimpor | Tabung bulat / tabung logam non besi ( S = 25kgf / mm ) | 38.1x1.2t | |
| (3) Sistem perangkat lunak R & D Independen | Tabung bulat / tabung stainless steel (S = 60kgf / mm) | 38.1x1.2t | |
| (4) 1-5 lapisan mati opsional | Tabung persegi / Tabung Logam ( S = 40kgf / mm ) | 30x1.5t | |
| (5) 11 sumbu tipe motor penuh opsional | Radius lentur | 25~150mm | |
| Tipe push-bending, radius bending7D | Sumbu lentur servo | presisi | ± 0,05 |
| kecepatan maksimum | 166°/dtk | ||
| Sumbu pengumpanan bahan servo | presisi | 0,05mm | |
| kecepatan maksimum | 1200mm/dtk | ||
| Sumbu putar tabung servo | presisi | 0,05 | |
| kecepatan maksimum | 220 °/dtk |

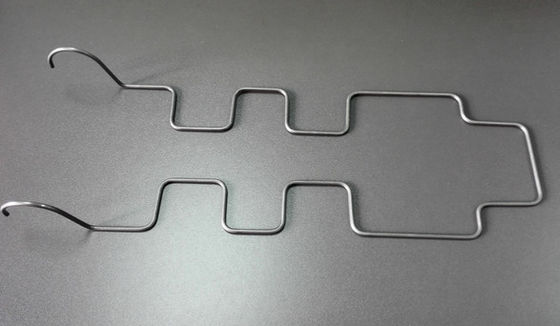

Aplikasi:
Mobil, sepeda motor, pesawat terbang, sepeda, sepeda anak-anak, peralatan kebugaran, furnitur, peralatan luar ruangan, AC, mesin makanan, tabung nuklir seperti reaktor, evaporator, dan penukar panas.
Karakteristik mesin:
1. Fungsi simulasi 3D otomatis untuk pembentukan tabung dipilih sesuai kebutuhan.
2. Fungsi deteksi kesalahan-kesalahan otomatis disediakan, dan kesalahan dan kesalahan ditampilkan di layar, sehingga operator dapat dengan mudah memecahkan masalah.
3. Fungsi simulasi 3D otomatis untuk mendeteksi posisi gangguan dipilih sesuai kebutuhan.
4. Semua data pemrosesan dimasukkan oleh layar sentuh.
5. Berdasarkan perubahan bahan, setiap kurva diatur dengan nilai kompensasi, kecepatan, dan celah demoulding.
6. Mode pengumpanan terdiri dari mode pengumpanan menjepit atau mode pengumpanan langsung yang dipilih sesuai kebutuhan.
7. Koordinat XYZ dapat secara otomatis dialihkan ke nilai pemrosesan YBC.
8. Setelah data dikompilasi, data dilindungi oleh kunci, sehingga data tidak dapat diubah.
9. Posisi pengumpanan gerobak pengumpanan, posisi aman, posisi pengganggu mode roda dan posisi pengganggu mode terpandu diatur, sehingga generator gelombang pulsa roda tangan dapat disetel dengan baik, posisinya dapat diingat secara otomatis, dan kesalahan yang disebabkan oleh manual pengukuran dan kerugian yang disebabkan oleh kereta makan yang menabrak mesin dihilangkan.
10. Poros pengumpanan akan melakukan deteksi otomatis sebelum bertindak, sehingga poros pengumpanan terhindar dari menabrak mesin.
